Überführung eines ER-Modells in ein Relationenmodell

Überführen Sie die folgenden Entity-Relationship-Modelle (ER-Modell) in ein Relationenmodell. Achten Sie dabei insbesondere auf die korrekte Auswahl von Primärschlüsseln und markieren Sie die Beziehungen zwischen Primär- und Fremdschlüsseln.

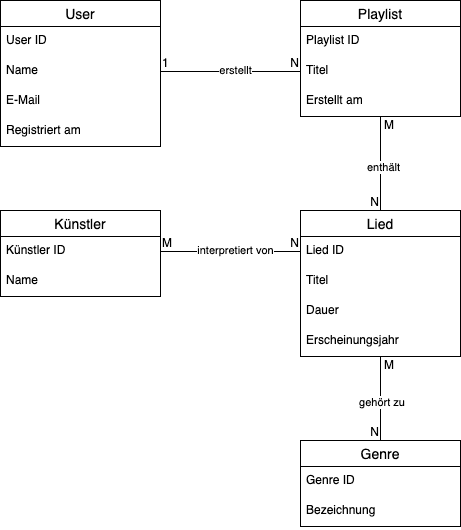

Musikplattform „TuneZone“

User erstellen Playlists, fügen Lieder hinzu. Lieder können mehreren Genres angehören und werden von Künstlern interpretiert.

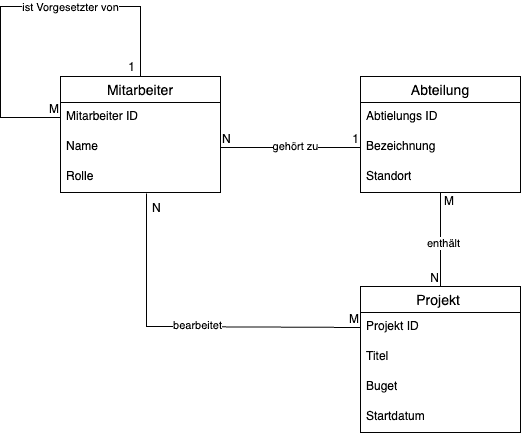

Unternehmensstruktur „BizOrg“

Mitarbeitende gehören zu Abteilungen, bearbeiten Projekte und sind ggf. einander unterstellt.

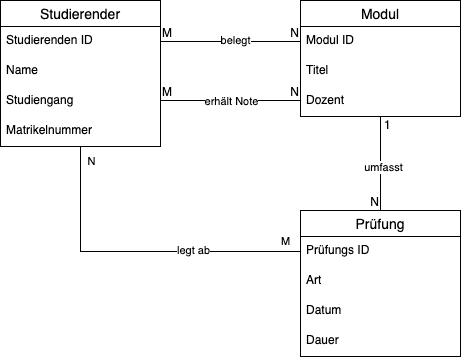

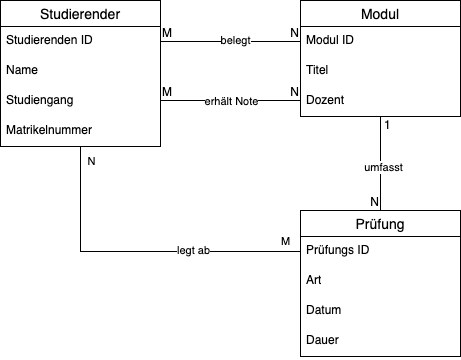

Hochschule „EduTrack“

Studierende belegen Module mit mehreren Prüfungen. Zu jeder Prüfung gibt es eine Note. Für jedes Module gibt es eine Gesamtnote.
