ER-Modelle erstellen

Erstellen Sie ein ER-Modell in der Chen-Notation für folgenden Aufgaben. Berücksichtigen Sie jeweils auch die Kardinalitäten der Relationen.

Netflix

Modellieren Sie ein ER-Diagramm für Netflix: Kunden haben Abos und sehen Filme oder Serien. Kunden geben Bewertungen ab. Serien haben Staffeln und Episoden. Welche Entitäten und Beziehungen ergeben sich?

Harry Potter - Zauberschule

Modellieren Sie Hogwarts: Schüler gehören einem Haus an und besuchen Kurse. Kurse bestehen aus mehreren Zauberprüfungen. Lehrer unterrichten mehrere Kurse. Jede Lehrer unterrichtet in einem Unterrichtsraum.

Instagram

Modellieren Sie das Posting-System von Instagram: Nutzer posten Fotos, geben Likes, folgen anderen Nutzern. Kommentare sind möglich.

Super Mario Kart-Turnier

Modellieren Sie ein Turniersystem: Spieler treten in Rennen gegeneinander an, nutzen Fahrzeuge, sammeln Punkte. Turniere bestehen aus mehreren Rennen.

Online-Bestellung bei Amazon

Modellieren Sie ein Bestellung bei Amazon: Kunden bestellen Produkte, die von Lieferanten geliefert werden. Eine Bestellung kann mehrere Produkte enthalten. Produkte haben Kategorien. Kunden bewerten Produkte.

ER-Modelle erweitern

Erweitern Sie die gegebenen ER-Modelle um die beschriebenen Anforderungen. Beachten Sie dabei auch, dass manche Anforderungen sich nicht direkt durch das ER-Modell abbilden lassen.

BookBase

BookBase ist eine Plattform für Bücherliebhaber. Nutzer können Bücher sammeln und Rezensionen schreiben. Ein einfaches ER-Modell existiert bereits. Ihre Aufgabe ist es, dieses Modell um zusätzliche Anforderungen zu erweitern. Diskutieren Sie, welche Anforderungen sich nicht direkt durch das ER-Modell abbilden lassen.

  • Leselisten: Nutzer können Leselisten erstellen. Eine Leseliste kann mehrere Bücher enthalten.
  • Folgen-Funktion: Nutzer können anderen Nutzern folgen.
  • Rezensionen als hilfreich markieren: Nutzer können Rezensionen als hilfreich markieren.
  • Ein Nutzer darf pro Buch nur eine Rezension schreiben.

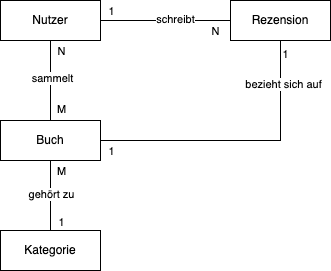

BookBase ER Modell

PlayVerse

Die Plattform PlayVerse vernetzt Spieler und ihre Spiele. Nutzer (Spieler) können Spiele bewerten und sich Nachrichten schicken. Das aktuelle ER-Modell bildet diese Grundfunktionen ab. Ihre Aufgabe ist es, das Modell funktional zu erweitern.

Bitte erweitern Sie das ER-Modell um folgende Aspekte:

  • Jedes Spiel wird von genau einem Entwicklerstudio entwickelt. Ein Entwicklerstudio kann mehrere Spiele veröffentlichen.
  • Spieler können Clans beitreten. Ein Clan besteht aus mindestens zwei Spielern.
  • Spiele haben mindestens eine Systemanforderung (z. B. RAM, Grafikkarte). Eine Systemanforderung kann zu mehreren Spielen gehören.
  • Nachrichten können mehrere Anhänge (z. B. Screenshots) haben. Ein Nachricht darf maximal 10 Anhänge haben.

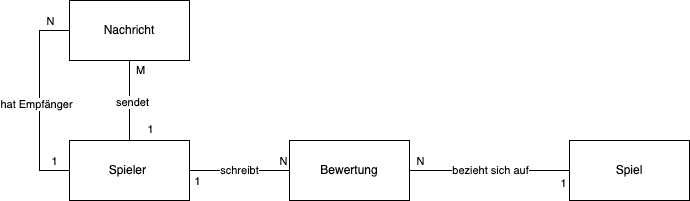

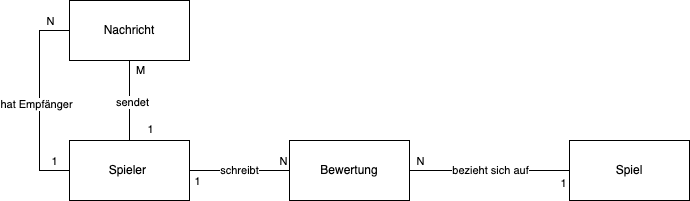

PlayVerse ER Modell

ResearchNet

ResearchNet ist ein Netzwerk für Forschende. Es verwaltet wissenschaftliche Artikel, ihre Autor*innen und Präsentationen auf Konferenzen. Ein einfaches ER-Modell liegt vor. Ziel ist es, weitere Anforderungen zu modellieren und mögliche Einschränkungen zu diskutieren.

Bitte erweitern Sie das ER-Modell um folgende Aspekte:

  • Ein Artikel kann zusätzlich in einem Journal erscheinen.
  • Ein Journal gehört zu genau einem Verlag.
  • Forschende können andere Artikel reviewen (Peer-Review).
  • Forschende dürfen nicht ihre eigenen Artikel reviewen.
  • Jeder Artikel kann mehrere Reviews haben.
  • Jede Konferenz hat einen Austragungsort.
  • Eine Konferenz kann mehrere Sponsoren haben.
  • Jeder Artikel hat eine eindeutige DOI (Digital Object Identifier).

ResearchNet ER Modell
